石油化工行業油庫制冷環保設備制冷劑氣體泄漏檢測應用

發布時間：2023.01.04     新聞來源：     瀏覽次數：

 隨著工業系統的發展，各大企業也越來越重視氣體泄漏檢測，也非常注重在氣體泄漏檢測方面投入人力物力。

需求分析

在現如今的工業系統中，氣體泄漏是一種大家不希望出現卻十分常見的現象；由于種種原因，比如自然天氣，管道腐蝕等，氣體泄漏隨時都可能發生。如果氣體泄漏沒有被及時發現并阻止，往往會造成不可小覷的經濟損失。如果是有毒氣體泄漏，還會造成難以預估的事故安全。

泄漏無處不在，而且一旦發生大的泄漏，不僅會浪費物料，還會引起較大的環境問題，所以泄漏監測刻不容緩。

制冷劑概述

雖然大多制冷劑可能無毒，但由于比空氣重且會置換周圍的氧氣，因此過量的泄漏可能造成人員窒息。

大部分制冷劑按其組成元素可分為四類：

HC：由H,F,C元素組成,代表制冷劑R600a。

CFC：由Cl,F, C元素組成,代表制冷劑R12, R113, R114

HFC：由H,F,C元素組成。代表制冷劑R134A，R410A, R32

HCFC：由H,Cl,F,C元素組成，代表制冷劑R22、R123、R409A

傳統檢測，耗時繁瑣效率低

氣體泄漏檢測往往依靠傳統的“肥皂水”“洗潔精水”涂抹方式，壓力表檢測，通過設備上的壓力表上數值的變化，判斷是否泄漏，這種方法只能定性判斷，無法準確找到漏點。

進行“大海撈針”式“盲測”，不僅費時費力，而且極其繁瑣。傳統的檢測方式，不僅無法及時發現泄漏點，效率低下；也很容易造成漏檢，一個疏忽就會造成嚴重的經濟損失和生產事故。

對于企業而言

制冷劑泄漏導致造成單位內制冷劑不足無法保證整個系統在整個生命周期內有效且可持續地運作。輕則增加能耗，系統性能降低，需要頻繁補充制冷劑，增加運營成本。重則導致壓縮機損壞和故障，制冷系統癱瘓，需要承受停機帶來的損失，對企業品牌形象產生負面影響。

管道腐蝕等，氣體泄漏隨時都可能發生，如果氣體泄漏沒有被及時發現并阻止，往往會造成不可小覷的經濟損失。

太赫茲聲學成像儀解決方案

使用太赫茲聲學成像儀方便快速精準定位泄漏點，并評估泄漏量。

，時長00:25

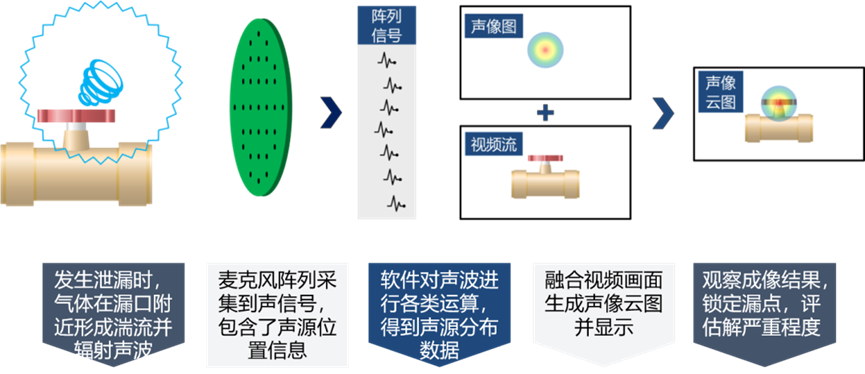

高壓傳輸的氣體如果出現泄漏，在泄漏的位置會形成渦流，并產生高頻聲波，這些聲波的頻率遠高于周圍諸如電機等產生的工程噪音。通過操作設置好頻率范圍，無論周圍噪音有多大，都能直觀清晰地發現高頻聲波來源，從而快速精準地定位泄漏點。

應用案例

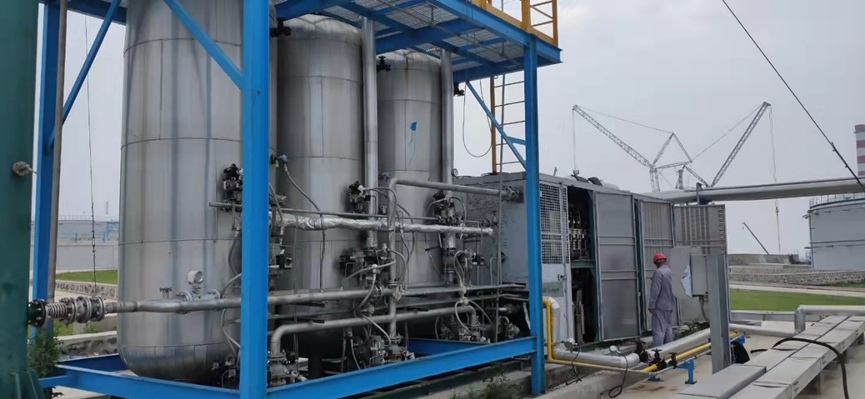

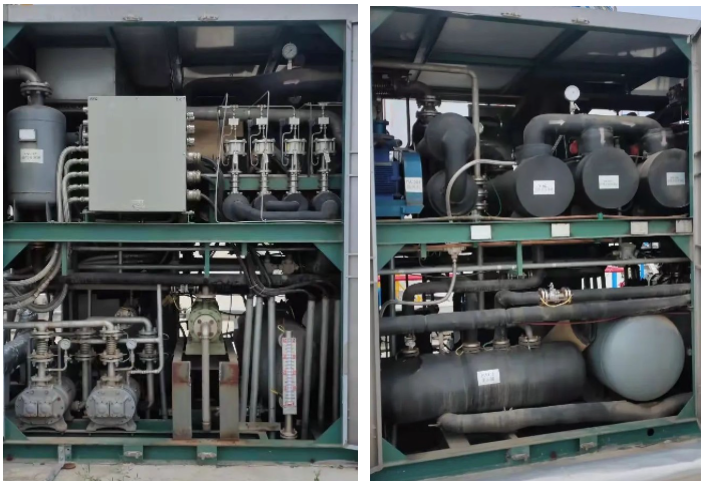

國內某石油廠的工廠里面環保設備外部有很多的管道，他們需要檢測管道內的制冷劑的泄漏點，要求能夠直接大面積檢測，迅速查出泄漏點。

傳統的檢測泄漏方式是通過觀察管道上面的壓力表數值的變化，當壓力表的數值變小后，判斷為泄漏，然后添加制冷劑，一直循環，由于制冷設備的數量較大，檢測工作量很大；長此以往對公司的發展造成困擾。

利用太赫茲聲學成像儀能夠快速實時可視化快速、準確、便捷幫助巡檢員對管道泄漏進行及時排查和處理，保證設備的正常運行。

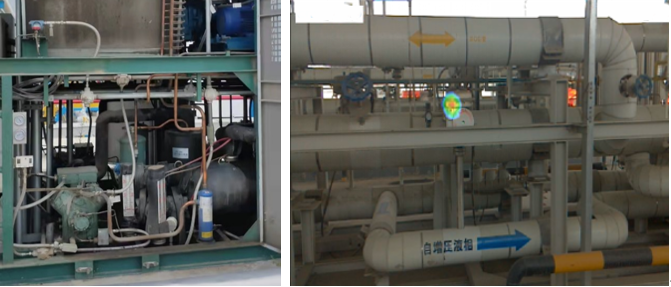

（現場檢測圖）

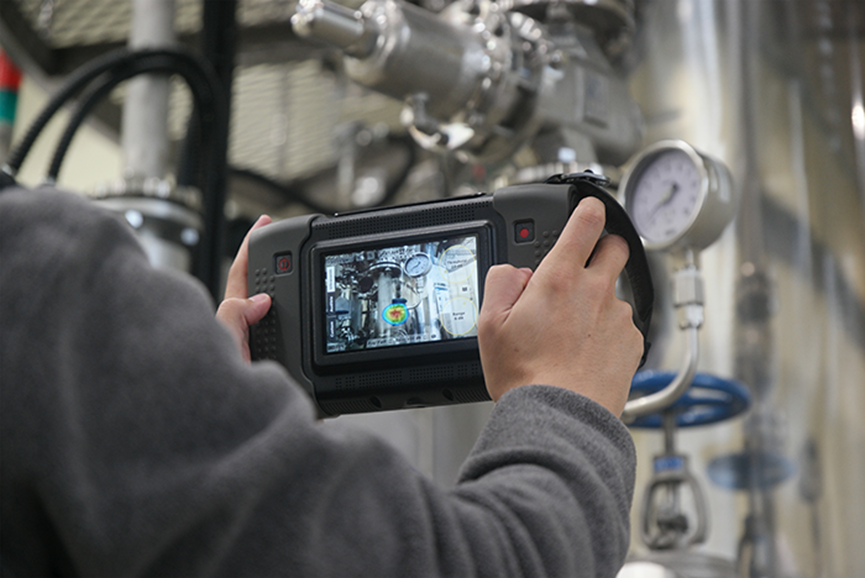

太赫茲聲像儀泄露位置定位流程

1、打開設備，調整到合適的頻段和動態范圍。

長按電源鍵4秒紅燈亮起，等待設備開機。然后將頻選框調節至20~40kHz，動態范圍調至0.5或1。

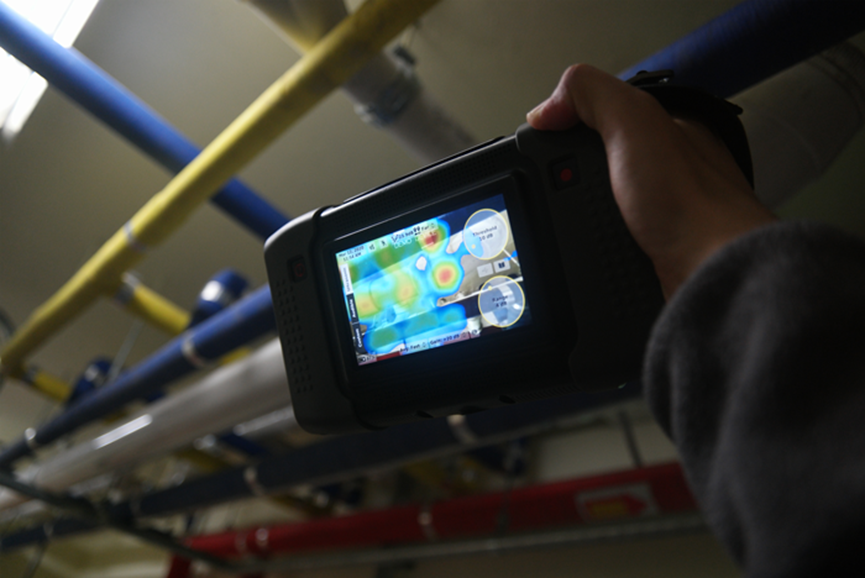

2、快速掃描空間，尋找疑似漏點。

快速掃描空間區域，如果在目標設備上有穩定的云圖分布，很可能是一個故障點。

3、準確掃描，確認泄漏問題，鎖定泄漏點。

近距離（安全距離外）對疑似漏點進行多角度成像，基本可以鎖定故障點位置，如果云圖在設備光滑表面或隨機閃爍一般是干擾或是反射，根據泄漏量判斷該故障點是否需要緊急維護。

太赫茲聲學成像儀產品功能

● 可檢測任何氣體泄漏檢測，壓縮空氣、氧氣、氮氣和蒸汽系統的泄漏檢測

●真空系統負壓泄漏/閥門內漏檢測/熱交換機/鍋爐/冷凝器泄漏檢測

●電氣設備局部放電檢測/開關柜局部放電/電暈產生的高電壓絕緣子缺陷造成的局放檢測

●氣密性/密封性，壓力容器及需要密封的環境（例如：列車/飛機/航空設備/潛艇/汽車等等）

●機械領域中的有缺陷軸承/齒輪箱等預知性維修等檢測

●蒸汽疏水閥泄漏檢測/機械損傷聽診功能

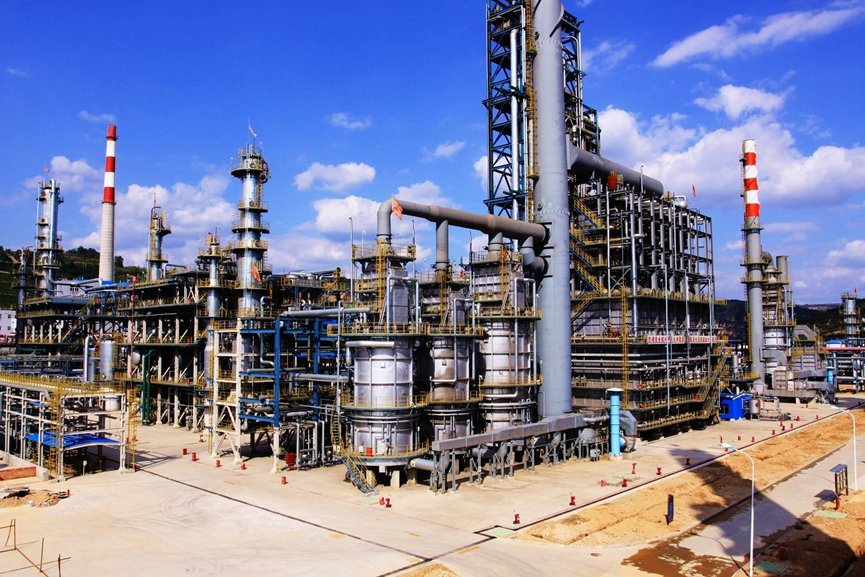

太赫茲聲像儀廣泛應用于石油和天然氣企業、天然氣運輸管道、工廠罐區、天然氣發電廠、煉油廠、制造工廠等眾多場所，早檢測早發現，防患于未然。
